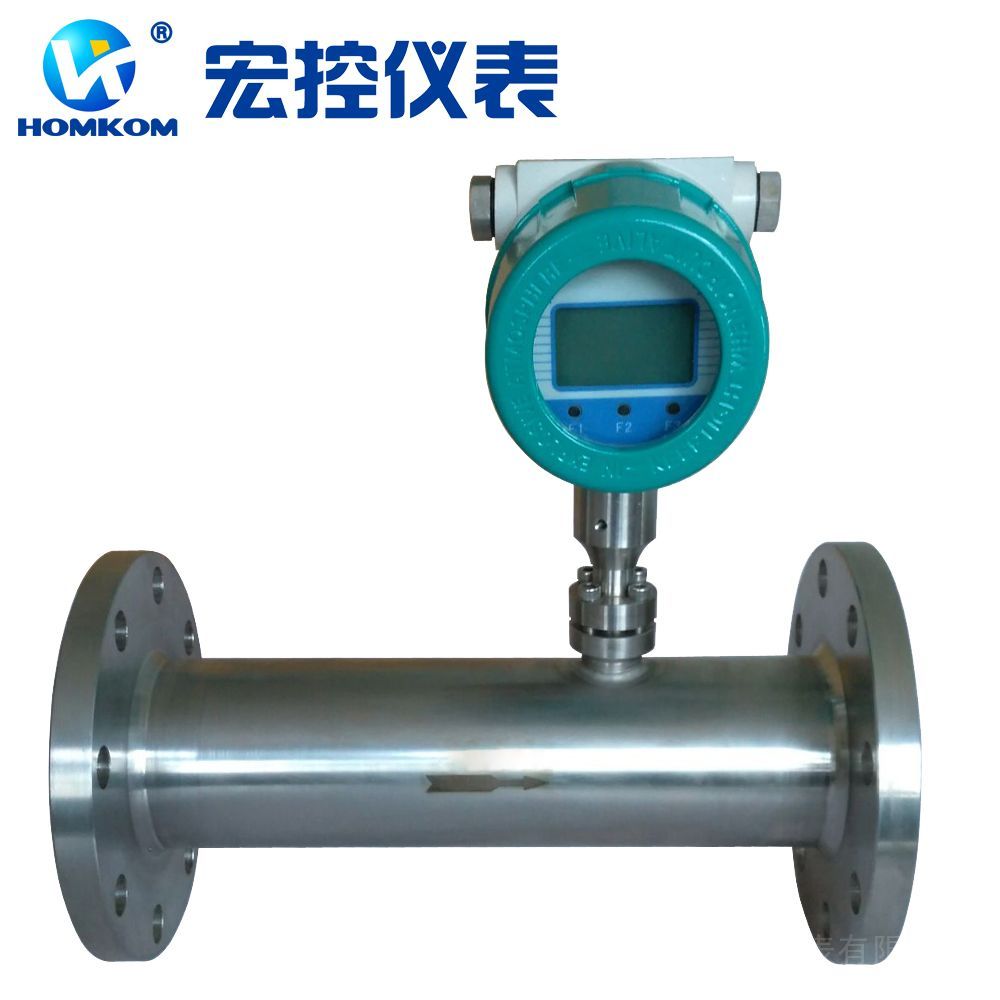

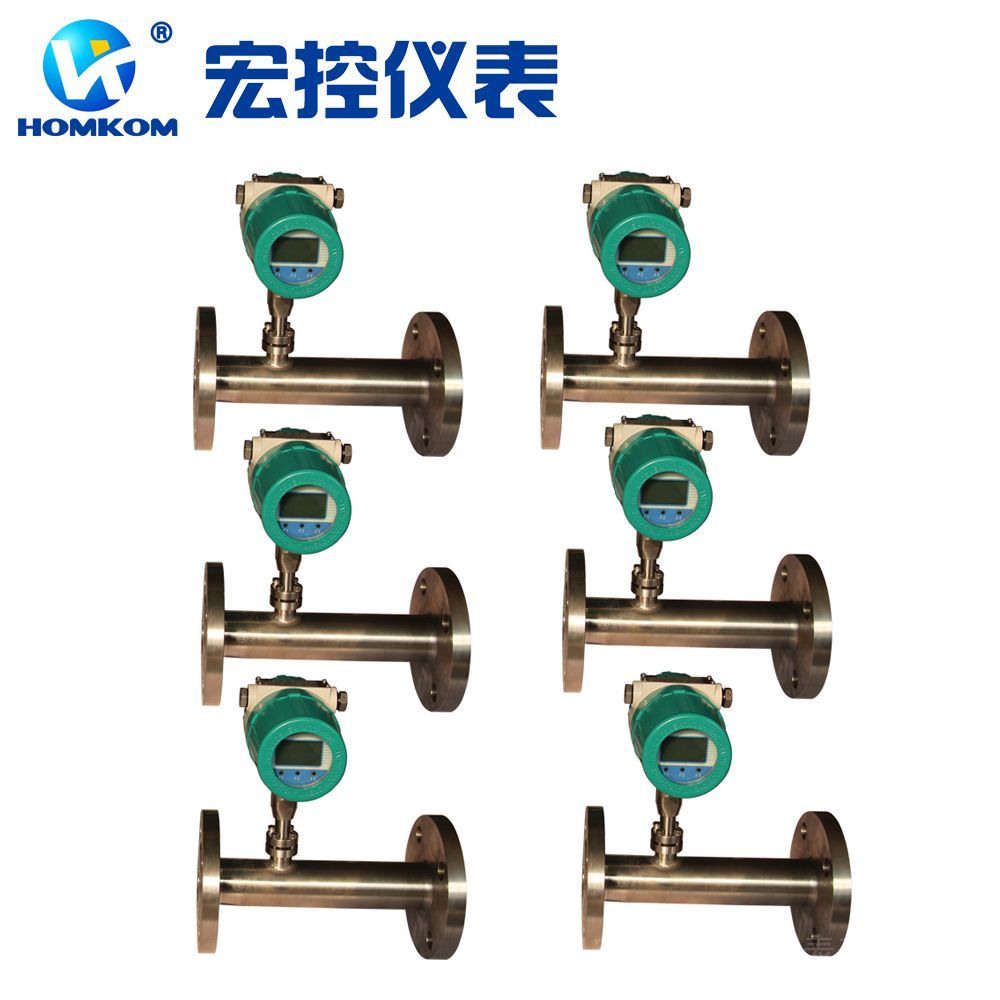

法兰式热式气体质量流量计安装
无可动部件，密封面减少，大大降低泄漏率，便于安装和日常维护。/

HKTMF系列流量计采用的是热式气体质量流量计，它是气体流量计中的精度高重复性好的新型仪表，热式气体质量流量计区别于其它气体流量计，热式气体质量流量计不需要进行压力和温度修正，热式气体流量计直接测量气体的质量流量。热式气体流量计一支传感器可以做到量程从极低到高量程。热式气体流量计依据的原理是流体收热的速度直接与质量流量相关。热式气体流量计移动的气体分子撞击热电阻时收带走热量，流量越大，接触热电阻的分子越多，收的热量越多，热收与某种气体的分子数，热学特性和流动特性有关。

HKTMF系列流量计技术参数
1、测量范围：0.5—100Nm/s （20℃，101.33KPa）
2、准确度: ±1%的读数 ±0.5%满量程
3、量程比：通常100：1（取决于标定流量的范围）
4、管径范围: 15mm～6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
6、环境温度范围: -40℃～+85℃(无显示); -30℃～+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、传感器直径：ф3、ф2.5
9、插入式传感器探杆直径：ф19（标准）、ф16、ф12
10、传感器材质：316不锈钢、哈氏合金、钛
11、探杆材质（保护套）： 316不锈钢（标准）、哈氏合金
12、双向测量介质流量
13、模拟量输出：流量：4-20mADC, 温度：4-20mADC, 负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正，内置10段非线性修正
16、通讯：串口输出RS232/RS485
17、供电电源：24VDC/600mA；220VAC/2W；110VAC/3W
18、报：1－2路继电器输出、5A/220V、5A/30VDC、键入设定??
19、大屏幕LCD显示：七位瞬时流量，八位累积流量
20、过程压力:1.6Mpa（20MPa）

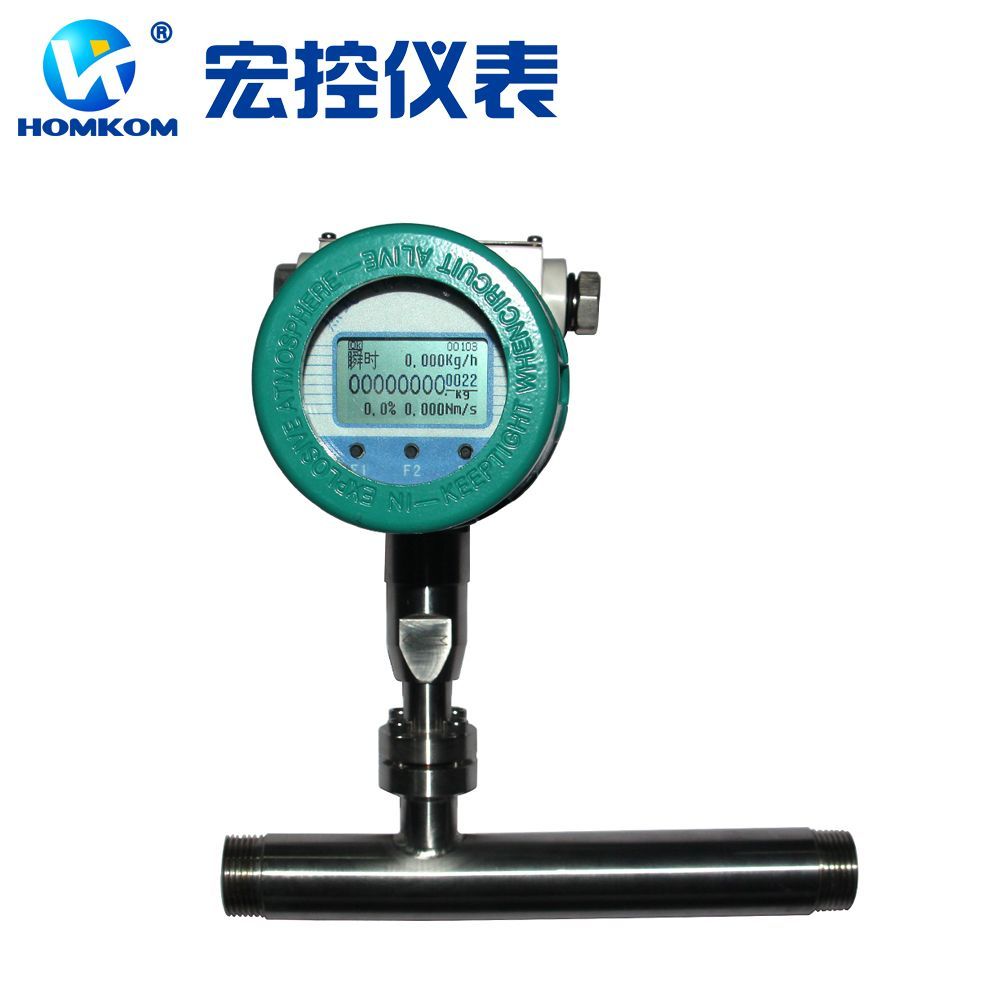

21、安装工艺形式：插入式（卡套、卡套＋球阀、法兰连接）适用于DN80以上的管道安装，管道式（法兰、螺纹连接）适用于DN15以上的管道安装。
22、防爆等级：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防护等级：IP65

确认仪表工作环境和介质温度 现场的环境和介质的设计温度，应低于仪表的标称值（标称值详见本说明书中的《技术参数与功能》）/
